О коэффициенте призменной прочности высокопрочных бетонов

Аннотация

А.М. Мкртчян, В.Н. Аксенов

Дата поступления статьи: 25.08.2013

В статье изучается зависимость отношения призменной прочности (Rb) от кубиковой (R) для высокопрочных бетонов классов В70…В110. Выполнены эксперименты на бетонных кубах с ребром 150 мм и призмах с основанием 150x150 мм и высотой 600 мм. Установлена тенденция к снижению отношения Rb/R с ростом прочности бетона. Предложена новая зависимость Rb=f(R), обеспечивающая более чем 99 %-ную сходимость с экспериментом.

Ключевые слова: высокопрочный бетон, физический эксперимент, призменная прочность, кубиковая прочность, коэффициент призменной прочности

05.23.01 - Строительные конструкции, здания и сооружения

В российской литературе [1] коэффициент призменной прочности, равный соотношению между призменной прочностью (Rb) и кубиковой (R) для бетонов средней прочности ­рекомендуется определять по следующей формуле:
Rb/R=(0,77-0,00125∙R).   (1)
Зависимость (1) апробирована и подтверждена многочисленными экспериментами на бетонах средней прочности – классов до В40…В50. Возможность использования этой зависимости для высокопрочных бетонов классов В70…В120 не исследована [2, 3, 4].
В Еврокоде [4] для таких классов бетона приведен постоянный коэффициент равный 0,8.  В работах О.Я. Берга [5] указывается, что зависимость Rb=f(R) носит линейный характер. Для тяжелых бетонов, включая высокопрочные, соотношение Rb/R рекомендуется принимать постоянным, равным 0,783.
С целью изучения свойств высокопрочных бетонов, включая соотношение кубиковой и призменной прочности, был поставлен ряд экспериментов по изучению работы бетонных кубов и призм на центральное сжатие под действием кратковременной нагрузки [6, 7]. Эксперименты проводились в соответствии с требованиями ГОСТ [8, 9] в гидравлическом 250-тонном прессе.
Испытывались стандартные бетонные кубы с размерами грани 150 мм и призмы 150х150х600 мм. Были исследованы бетоны классов В70, В80, В90, В100, В110, изготовленные на материалах Республики Армения. В качестве крупного заполнителя применялся базальтовый щебень фракции 5-20 мм, мелкий заполнитель – кварцевый песок с модулем крупности 3,1. Заполнители применялись промытые и высушенные.
Для приготовления высокопрочного бетона использовался бездобавочный портландцемент марки М500. Производитель – ЗАО “Мика-Цемент” (Mika-Cement, The Armenian Republic). Для обеспечения подвижности смеси при водоцементном отношении В/Ц=(0,2…0,25) в смесь вводился суперпластификатор Mapefluid N200 производства компании Mapei S.p.A., Italy [10] в количестве от 0,5 до 1,0 % от массы цемента.
Средние экспериментальные значения прочности кубов и призм для исследуемых бетонов приведены в таблице № 1. В ней данные опытов дополнены вычисленными значениями коэффициента призменной прочности и их сопоставлением с экспериментом. На рис. 1 в графическом виде показана экспериментальная зависимость призменной прочности от кубиковой, Rb=f(R) для полученных высокопрочных бетонов.
Полученные экспериментальные значения коэффициента призменной прочности 0,769…0,788 (таблица №1) достаточно хорошо согласуются с предложенным О.Я. Бергом значением 0,783, независящим от прочности бетона. Максимальная разница составляет 1,8 % для бетона В96. Однако в эксперименте выявлена явная тенденция к снижению исследуемого коэффициента с ростом прочности бетона, поэтому принятие постоянного значения коэффициента призменной прочности для бетонов различных классов проведенными экспериментами не подтверждено.
Таблица № 1
Соотношение призменной и кубковой прочности бетонов


Класс бетона

Кубиковая, R, и призменная, Rb, прочность бетона, МПа

Отношение Rb/R

Среднее отклонение экспериментальных данных от:

вычисленных по (1)

вычисленных по предложению (2)

R
(15x15x15)

Rb (15x15x60)

экс-перимент

по (1)

абсолютное

относительное, %

абсолютное

относительное, %

B62

63,5

50,1

0,788

0,691

0,097

14,1

-0,0004

-0,001

B70

71,4

56,1

0,786

0,681

0,105

15,5

0,0005

0,001

B81

84,7

66,2

0,782

0,664

0,118

17,7

0,0013

0,002

B89

93,2

72,4

0,777

0,654

0,123

18,9

-0,0006

-0,001

B96

97,6

75,1

0,769

0,648

0,121

18,7

-0,0070

-0,009

B107

108,4

83,7

0,772

0,634

0,138

21,7

-0,0001

0,000

Анализируя данные таблицы №1 можно увидеть, что экспериментальные значения коэффициента призменной прочности не соответствуют значениям, полученным по формуле  (1). Отклонение экспериментальных значений от полученных по формуле (1) составляет от 14 до 22%, причём отклонение увеличивается с ростом класса бетона. Из этого следует, что зависимость (1) не отражает особенностей высокопрочных бетонов и необходима ее корректировка.



Рис. 1.- Зависимость призменной прочности от кубиковой

Учитывая полученную экспериментальную зависимость коэффициента призменной прочности от кубиковой прочности, предлагается следующий откорректированный вид зависимости Rb=f(R), обеспечивающий совпадение с экспериментальными данными более чем на 99% (см. таблицу №1):
      Rb =(0,77∙b -0,00125R)R,  (2)
где    b =1,123+0,00115(R-60);  R≥60 МПа.
На рис. 2 представлен график зависимости коэффициента призменной прочности от кубиковой прочности, Rb/R=f(R), на основе данных эксперимента, полученный из формул (1), (2), принятый в еврокоде и по предложению О.Я. Берга.

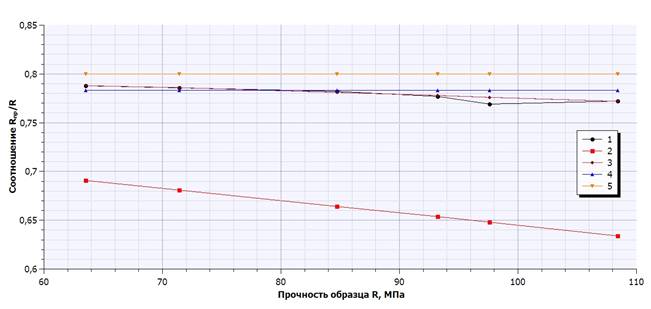

Рис. 2.- Зависимость коэффициента призменной прочности от прочности образца: 1 – по данным эксперимента; 2 – по стандартной формуле  (1); 3 – по предложенной формуле (2) 4 – по предложению О.Я. Берга; 5 – по еврокоду [4].

Как видно из рис.2, предложенная формула (2), даёт очень близкий результат с экспериментальными данными. Она учитывает снижение коэффициента призменной прочности с повышением класса бетона. Таким образом, зависимость призменной прочности высокопрочных бетонов классов В70…В110 от кубиковой рекомендуется определять по формуле (2).
