Анализ работы строительных элементов герметичной оболочки АЭС при ее преднапряжении и испытании

Аннотация

Ю.И. Пимшин, Ю.С.Забазнов, Л.Ф. Кирильчик

Дата поступления статьи: 20.12.2013

В статье рассмотрена конструкция защитной герметичной оболочки реакторного отделения атомной электростанции. Выполнен анализ работы элементов герметичной оболочки в процессе ее преднапряжения и испытания

Ключевые слова: защитная герметичная оболочка, изменение формы, деформация, испытания на прочность

25.00.32 - Геодезия

Защитная герметичная оболочка (ЗГО) реакторного отделения АЭС обладает сложным строительным решением и предназначена для обеспечения радиационной безопасности в районе размещения станции [1,2,3]. ЗГО состоит из купольной и цилиндрической частей см. рис. 1. Строительное решение цилиндрической части оболочки таково, что рабочая арматура ориентирована по трём направлениям: радиальном, кольцевом, меридиональном [4,5,6,7]. В средней части сечения стенки установлены каналы системы СПЗО, с пропущенными в них армоканатами. Строительное решение купольной части аналогично цилиндрической с той разницей, что форма купола представляет собой фигуру близкую к сегменту шара [8,9,10].


Рис. 1. – Схема защитной оболочки и расположения в ней рабочей арматуры и армоканатов


Рассматривая воздействие армоканатов, при их натяжении, на конструктивные элементы ЗГО необходимо отметить то, что усилие натяжения каната  совпадает с направлением укладки проволок его составляющих. В силу того, что в цилиндрической части канат располагается по геликоидальнопетливой схеме его воздействие на ЗГО определяется разложением усилия натяжения  на - радиальную и - вертикальную составляющие, см. рис 2. При этом воздействие  (радиальной составляющей) определяет изменение формы оболочки связанной с преобразованием ее из цилиндра в поверхность, имеющую вертикальное сечение стены гиперболической формы. Воздействие  (вертикальной составляющей) определяет вертикальное сжатие стенки оболочки. В купольной части канат располагается по ортогонально-петлевой схеме, его воздействие на ЗГО определяется разложением усилия натяжения  на -
радиальную и - горизонтальную составляющие см. рис 3.

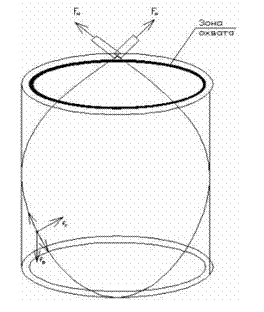

Рис 2. – Схема цилиндрической части оболочки и воздействие на неё армоканата


При этом воздействие  (радиальной составляющей) определяет изменение формы оболочки связанной с изменением радиуса кривизны сферической поверхности, при этом ее воздействие направлено центростремительно и перпендикулярно касательной плоскости к деформационной поверхности.  горизонтальная составляющая компенсируется строительными элементами опорного кольца и фактически не оказывает ни какого влияния на параметры купольной части ЗГО.




Рассматривая фрагментарно воздействие радиальной составляющей  на строительные элементы ЗГО, отметим то, что каналообразователи расположены в средней части стены оболочки в три ряда. При этом воздействие канатов, расположенных в данных каналообразователях, на оболочку условно могут быть объединены и рассматриваться как единая активная зона конструкции.


Рис.3. – Схема купольной части герметичной оболочки и расположения в ней рабочей арматуры и армоканато


Общее усилие воздействия всех канатов находящихся в данной зоне и в данном сечении определится
,(1)
где (h0) – радиальная составляющая сила, полученная в результате разложения усилия натяжения  в начальной активной зоне;
h– текущая отметка расположения активной зоны;
((h0), h) – функция, определяющая изменение (h0) от
текущей h;
hi , h i+1 – границы анализируемой активной зоны.
Кроме этого в любом рассматриваемом сечении стены гермооболочки могут быть выделены внутренняя и вешняя зоны, являющиеся таковыми по отношению к активной зоне см. рис.4.
Исследуя порядок работы сечения стены оболочки, считая при этом его выполненным из однородного и сплошного материала, отметим, что при воздействии  на элементы данного сечения возникают силы реакции , ,  зон его составляющих. Данные силы определяются жесткостными параметрами данных зон и обеспечивают условие, направленное на сохранение формы данной зоны.

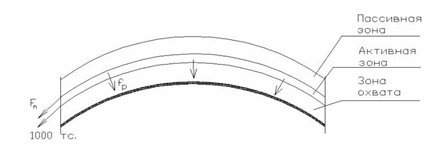

Рис.4. – Схема стенки герметичной оболочки: Аз - активная зона, Пз - внешняя зона, Вз - внутренняя зона.


При условии  герметичная оболочка сохраняет начальную форму соответствующей ее части. При не выполнении данного условия формируется процесс, следствием которого является преобразование формы оболочки из  начального вида в деформированную.
Рассматривая распределение напряжений по продольному сечению оболочки, отметим следующее, что в моментной зоне (зоне защемления стены) регистрируются максимальные по величине напряжения в пределах рассматриваемого сечения. В переходной зоне происходит закономерное уменьшение регистрируемых напряжений от значений максимальных величин до значений соответствующих напряжениям, регистрируемым в безмоментной зоне, которые являются минимальными в пределах рассматриваемого сечения.
Данное распределение напряжений по поверхностям изотропной оболочки являются следствием конструктивного решения оболочки и детерминированы деформациями, которые в свою очередь обусловлены перемещениями.
Далее рассмотрим работу конструктивных элементов стен оболочки и, прежде всего, ее элементов армирования (арматуры) при обжатии. Как отмечалось выше, арматурные стержни оболочки расположены по трём направлениям: радиальному, кольцевому, меридиональному. Как отмечалось выше, при соответствующем воздействии  на строительные элементы ЗГО, происходит деформирование их формы. При этом конструктивные компоненты элементов ЗГО включаются в работу, следствием чего является так же их деформирование. В частности кольцевая арматура работает на сжатие, стержневая радиальная - работает на растяжение, меридиональная арматура изменяет прямолинейную форму, приобретая изгиб (кривизну). Это является следствием того, что активная зона Аз непосредственно охватывает внутреннюю зону Вз и, воздействуя на ее, согласно работе частей (моментной, переходной, безмоментной) конструктивных элементов ЗГО, приводит к деформированию ее формы. Согласно этого кольцевая арматура, расположенная в пределах внутренней зоны Вз, определяет, в том числе, ее жесткостные параметры и обеспечивает условие сохранения собственной формы и данной зоны в целом. Воспринимая нагрузку, кольцевая арматура внутренней зоны Вз, работает на сжатие. Деформация кольцевой арматуры внутренней зоны Вз определится согласно формулы
,(2)

где DВз – радиальное перемещение кольцевой арматуры внутренней зоны Вз;
RВз– начальный (исходный) радиус кольцевой арматуры внутренней зоны Вз.
Внешняя зона Пз охватывает активную зону Аз и непосредственного воздействия при обжатии оболочки от нее не испытывает. Однако внешняя зона Пз непосредственно связана с активной Аз  и внутренней Вз зонами стержневой радиальной арматурой, посредствам которой увлекается в процессе обжатия в результате деформирования формы последних. Воспринимая нагрузку, стержневая радиальная арматура работает на растяжение. Деформация стержневой радиальной арматуры определится согласно формулы
, (3)

где - начальная (исходная) длина стержневой радиальной арматуры;
- длина стержневой радиальной арматуры в текущий момент
времени Тi.
Кольцевая арматура, расположенная в пределах внешней зоны Пз, так же как аналогичная во внутренней зоне Вз определяет, в том числе, ее жесткостные параметры и обеспечивает условие сохранения собственной формы и данной зоны в целом. Воспринимая нагрузку, кольцевая арматура внешней зоны Пз, работает на сжатие.
, (4)

где DПз – радиальное перемещение кольцевой арматуры внутренней зоны Пз;
RПз– начальный (исходный) радиус кольцевой арматуры внутренней зоны Пз.
Усилия сжатия кольцевой арматуры внутренней Вз и внешней Пз зон при преднапряжении ЗГО неодинаковы. Причины отличия, прежде всего, связаны с тем, что геометрические размеры арматуры (длина) различны. Допуская, что в (3) и (4) DВз = DПз , при этом
RПз NRВз,
тогда
eПз < eВз.   (5)
Кроме того величины радиальных перемещений DВз и DПз стержневой радиальной арматуры не одинаковы. Учитывая деформацию стержневой радиальной арматуры, определим, что
DПз = DВз - (-).(6)

Подставив (6) в (4) получим
.
Из этого следует, что неравенство (5) (εПз < εВз) будет увеличиваться по сравнению с выше рассмотренным условием, когда DВз = DПз. При этом разность деформаций De = εПз Вз по любому продольному сечению оболочки будет максимальным при максимальных значениях DВз и DПз, что обуславливает формирование максимальной разности (-) арматуры и стержневой радиальной арматуры при обжатии оболочки.
Из анализа следует, что  регистрируется в безмоментной зоне как цилиндрической, так и купольной частей оболочки. Следовательно, в этих зонах -= max. При этом отмечается то, что при  N800 т. в стержневой радиальной арматуре возникают пластические деформации.
Рассматривая работу конструктивных элементов стен оболочки, при ее испытаниях на прочность, отметим то, что они осуществляются путем создания избыточного давления внутри гермообъема. При этом повышение давления производят несколькими этапами. Примерная схема программы повышения давления приведена в графическом виде на рис. 5.

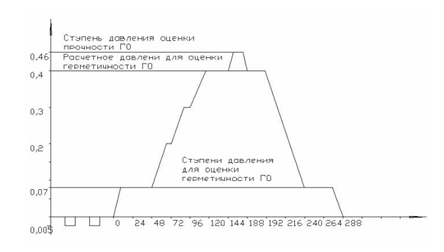

Рис.5. – График изменения давления в ГО при ее испытаниях


При увеличении давления в гермообъеме, внутренняя поверхность зоны Вз испытывает воздействие от формируемого давления Рi. При соответствующих значениях Рi включаются в работу все строительные элементы внутренней зоны, далее, через посредство Вз, формируется воздействие на активную зону Аз, которая в свою очередь воздействует на внешнюю зону Пз. Таким образом, в процессе испытаний, в период увеличения давления в гермообъеме, происходит процесс, характеризующийся обратным перемещением частей оболочки в сравнении с процессом обжатия. Данному процессу характерна разгрузка арматуры оболочки и в частности кольцевой и стержневой.
Согласно программы испытаний внутреннее избыточное давление Рi возрастает в пределах расчетных допустимых значений
0< Рi O Р(расч. доп).
При этом предельно допустимое значение определяет условие расчетной аварии Р(расч. доп) при которой  защитная оболочка обеспечивает выполнение своего функционального назначения в полном объеме. Для рассматриваемого типа оболочек Р(расч. доп)= 4.6 атм.
В процессе испытаний оболочки на прочность, путем создания избыточного давления в гермообъеме, усилия, формируемые в ее конструктивных элементах, соответствуют выражению

где  - усилие воздействия на оболочку определяемое Рi.
В случае, когда  защитная оболочка восстанавливает геометрические параметры, соответствующие параметрам до ее обжатия. При условии  форма цилиндрической части оболочки преобразуется в бочкообразную, а купольная часть трансформирует форму, связанную с изменением радиуса кривизны ее сферической поверхности.
