Технические средства совершенствования миниинвазивного эндопротезирования коленного сустава

Аннотация

А.А. Алабут, В.Д. Сикилинда, А.В.Дубинский

Дата поступления статьи: 07.03.2014

С целью совершенствования техники миниинвазивного эндопротезирования коленного сустава  авторами предложен «Ретрактор для отведения надколенника при миниинвазивном эндопротезировании коленного сустава», который позволяет улучшить визуализацию во время операции, защитить разгибательный аппарат коленного сустава и сократить число осложнений и «Устройство для осуществления миниинвазивного эндопротезирования коленного сустава», позволяющее повысить точность имплантации эндопротеза  через доступ «quadriceps-sparing».

Ключевые слова: миниинвазивное эндопротезирование коленного сустава, гонартроз, медицинский инструментарий

05.11.17 - Приборы, системы и изделия медицинского назначения

14.01.15 - Травматология и ортопедия

Миниинвазивное эндопротезирование коленного сустава – современное активно развивающееся направление малоинвазивной травматологии и ортопедии [1 - 3]. Достоинством метода является малая травматичность, меньший болевой синдром в послеоперационном периоде, сокращение длительности лечения [4]. Принципиальным моментом в миниинвазивном эндопротезировании коленного сустава является сохранение неповрежденной четырехглавой мышцы бедра, обеспечивающей ранее функциональное восстановление в сочетании с небольшим (7,0-10,0 см) кожным доступом. В условиях ограниченной видимости мини доступа возрастают риски ошибок в выполнении опилов и позиционировании эндопротеза [5]. Техническая реализация миниинвазивного эндопротезирования возможно только с использованием специального инструментария и имплантов. Операция может быть выполнена не более чем у 30% больных  с определенными конституциональными характеристиками [6, 7]. Повышает качество и точность имплантации эндопротеза применение компьютерной навигации и артроскопического контроля [8 - 10].
С целью совершенствования техники миниинвазивного эндопротезирования коленного сустава разработаны инструменты, позволяющие увеличить обзор полости коленного сустава и повысить точность резекции бедренной и большеберцовой кости и имплантации эндопротеза при миниинвазивной артропластике.
На основании известных ранее прототипов нами разработан ретрактор для отведения надколенника, обеспечивающей отведение и защиту надколенника, защиту собственной связки надколенника, дающий одновременно хороший обзор мыщелков бедра и большеберцовой кости при условии сгибания в коленном суставе до 90 гр., необходимого для миниинвазивного эндопротезирования коленного сустава.
Ретрактор для отведения надколенника при миниинвазивном эндопротезировании коленного сустава (рис. 1 - 2), толщиной 2 мм содержит вогнутую на глубину до 5 мм овальной формы пластину 1 длинной 50 мм, шириной 48 мм, к острым вершинам которой по направлению радиусов с одной стороны жестко прикреплена бедренная ножка 2 длинной 25 мм и шириной 2,0 см, являющаяся продолжением плоскости овала вогнутой пластины 1, с другой стороны жестко прикреплена S-образно изогнутая рукоятка 3 длиной до 20.0 см, шириной 2,0 см. К одному из тупых вершин вогнутой пластины 1, по направлению радиуса жестко прикреплена дугообразно изогнутая с радиусом 30 мм защитная пластинка 4  длиной 24 мм и шириной 25мм дугой открытой в направлении обратном вогнутости пластины 1. Под углом в 45 гр. к оси бедренной ножки между последней и защитной пластиной 4 к пластине 1 жестко прикреплена заостренная большеберцовая ножка 5 длиной 33 мм, шириной 16 мм, расположенная в плоскости овала вогнутой пластины 1.
Для выполнения операций на правом и левом коленных суставах изготавливают зеркально отображенные  устройства. Кроме того у больных с гиперстеническим телосложением используют устройство с вогнутой пластиной 1 длинной 56 мм, шириной 50 мм, бедренной ножкой 2 длинной 30 мм, большеберцовой ножкой 5 длиной 40 мм.
Все детали устройства изготавливаются из нержавеющей стали. Устройство дезинфицируют после каждого применения.
Устройство используют следующим образом. Выполняют один из известных малых хирургических доступов к коленному суставу для эндопротезирования. Под надколенник вводят устройство, прокалывая мягкие ткани острием большеберцовой ножки 5, устанавливая ее на латеральную поверхность наружного мыщелка с одновременной установкой бедренной ножки 2 на латеральную поверхность наружного мыщелка бедра, вогнутую пластину 1 располагают на суставной поверхности надколенника, а защитной пластинкой 4 закрывают собственную связку надколенника.


ложкка1

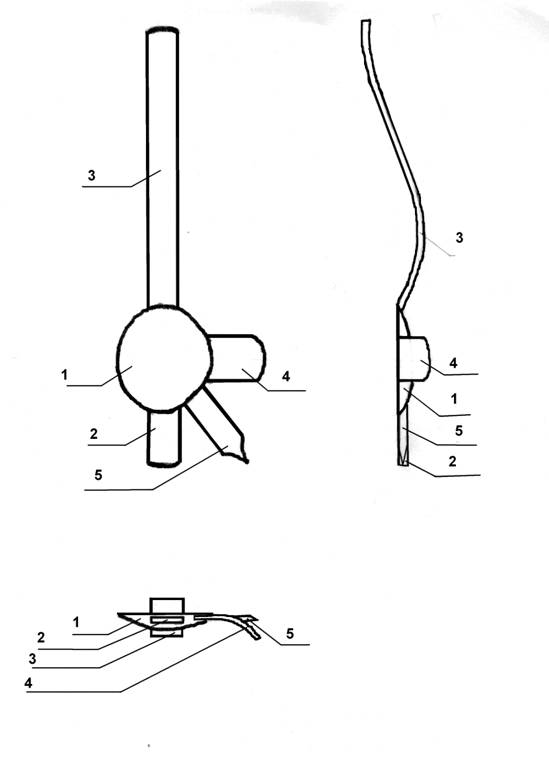

Рис. 1. Ретрактор для отведения надколенника при малоинвазивном протезировании коленного сустава

После этого, используя рукоятку 3, отводят надколенник в сторону с одновременным сгибанием коленного сустава до 90 гр. Получают удовлетворительный обзор мыщелков бедра и голени с защитой суставной поверхности надколенника  и собственной связки надколенника.
Таким образом, устройство при миниинвазивном доступе к коленному суставу, позволяет осуществить хороший обзор мыщелков бедра и голени и одновременно защитить суставную поверхность надколенника и собственную связку надколенника от травматизации осциллирующей пилой и другими инструментами.


ложкка2

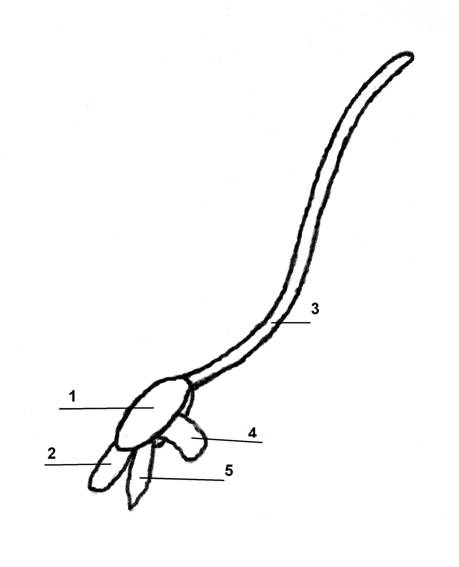

Рис. 2. Ретрактор для отведения надколенника при малоинвазивном протезировании коленного сустава

Устройство технологически несложно в изготовлении, не осложняет работу хирурга-травматолога при использовании, обеспечивает высокое качество хирургического лечения за счет снижения травматичности операции, интра- и послеоперационных осложнений.
Также разработано «Устройство для осуществления миниинвазивного эндопротезирования коленного сустава», позволяющее без вывиха надколенника точно сориентировать эндопротез коленного сустава за счет правильного формирования канала в эпиметафизе бедра, куда устанавливается резекционный направитель, с блоком для обрезки суставной поверхности бедра (Пат. на полезн. модель №132334 от 20.09.2013) [11].
Нами было проведено 24 миниинвазивных эндопротезирований коленного сустава с применением ретрактора для отведения наколенника и 16 операций с применением ретрактора и «Устройство для осуществления миниинвазивного эндопротезирования коленного сустава». Во всех случаях были получены хорошие результаты, подтвержденные наблюдением за больными в течение последующих 12 месяцев после операции.
