Расчет оптимальной величины защитного слоя бетона колонн квадратного сечения

Аннотация

В.А. Мурадян

Дата поступления статьи: 25.09.2013

Предлагается подход к расчету оптимальных значений защитного слоя бетона продольно армированных колонн, работающих при центральном сжатии. Моделирование осуществлено с использованием МКЭ - пакета  Ansys при реализации пространственной конструкции и плоской модели сечения колонны.

Ключевые слова: железобетонная колонна, продольная арматура, защитный слой бетона, метод конечных элементов, критическая нагрузка

Предлагается подход к расчету оптимальных значений защитного слоя бетона продольно армированных колонн, работающих при центральном сжатии. Моделирование осуществлено с использованием МКЭ - пакета  Ansys при реализации пространственной конструкции и плоской модели сечения колонны.
Ряд исследований по расчету железобетонных колонн при центральном и внецентренном сжатии показал существенное включение в работу конструкции ее центральной части, в особенности при нагрузках, близких к критическим [1-6]. При этом, основываясь на анализе пространственной конечно-элементной модели колонны прямоугольного сечения с продольным армированием при центральном сжатии по характеру поведения главных напряжений  и , параллельных плоскости нормального сечения колонны, убеждаемся, что сечения в средней части колонны подвержены деформации растяжения. Характер распределения интенсивности напряжений в центральной части колонны является достаточно однородным, однако уровень напряжений зависит от положения вертикальной арматуры по сечению [7].  Это позволяет сделать вывод о возможности исследования критических усилий, воспринимаемых конструкцией, на основе анализа напряженно-деформированного стояния в плоскости центральных сечений.
Рассмотрим конечно-элементную модель плоского деформирования нормального сечения колонны  в следующей постановке [8-10]:
,    ,
где  - область, занимаемая бетоном, - область арматуры (рис. 1),
 - величина защитного слоя бетона.
На линиях  задаются нормальные растягивающие распределенные усилия по закону   и  соответственно. На линиях ,    - условия симметрии деформирования сечения колонны:
.

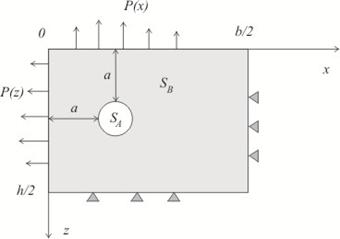

Рис. 1


В качестве физических параметров выбраны значения величин, представленных в таблице 1, и использованных как для пространственной, так и плоской моделей.
Таблица 1


Материал

Свойства материала

Арматура,
элемент LINK8

Модуль Юнга EА, МПа

2.0е5

Коэффициент Пуассона

0.3

Расчетное сопротивление RA, МПа

400

Мультилинейная диаграмма деформирования



Деформация

Напряжение , МПа

точка 1

RA/EA

RA

точка 2

0.0025

RA

Бетон, элемент
SOLID185

Модуль Юнга EB, МПа

3.25e4

Коэффициент Пуассона

0.2

Расчетное сопротивление при сжатии RB , МПа

22

Расчетное сопротивление при растяжении RBt , МПа

1.8

Мультилинейная диаграмма деформирования



Деформация

Напряжение , МПа

Сжатие

точка1

0.6*RB/EB

0.6 RB

точка2

0.002

RB

точка3

0.0035

RB

Растяжение

точка1

0.6* RBt /EB

0.6 RBt

точка2

0.002

RBt

точка3

0.0035

RBt

Бетон, элемент
SOLID65

Модуль Юнга EB, МПа

3.25e4

Коэффициент Пуассона

0.2

Расчетное сопротивление на сжатие RB , МПа

22

Расчетное сопротивление на растяжение RBt , МПа

1.8

Коэффициент передачи касательных напряжений для открытой трещины

0.1

Коэффициент передачи касательных напряжений для закрытой трещины

0.9

Предельная прочность при двухосном растяжении

 1.2 RB

Предельная прочность при двухосном сжатии, наложенном на гидростатическое напряжение

 1.45 RB

Предельная прочность при одноосном сжатии, наложенном на гидростатическое напряжение

1.725 RB

Для плоской модели сечения считаем уровень прикладываемых нагрузок соответствующим линейному участку деформирования среды без учета пластических деформаций  и процессов трещинообразования.     Исходя из  этого, при реализации МКЭ модели сечения использованы плоские 8-узловые элементы Plane82 [8] с двумя поступательными степенями свободы в каждом узле. Характер разбиения сечения конечными элементами представлен  на рис. 2 с использованием локальной системы координат  и зеркальном отражении области  для полного представления сечения колонны.

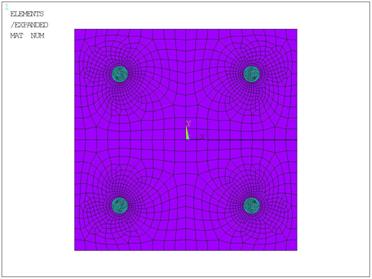

Рис. 2 Сетка конечных элементов


Для выбора характера прикладываемой нагрузки  рассмотрены перемещения в среднем сечении колонны пространственной модели при уровне вертикального сжимающего усилия 0.7 от  критического. Модуль вектора перемещений в сечении близок аналогичной величине смещения при плоской деформации при равномерном распределении нагрузки . Близость диаграмм распределения перемещений по сечению позволила сделать вывод о возможности рассмотрения случая постоянных усилий .
Дальнейшее исследование по выбору оптимального положения арматуры по сечению колонны основывалось на анализе  интенсивности напряжений  в зависимости от величины защитного слоя бетона
.
В качестве основного варианта использован случай выбора геометрических параметров модели:  м. Установлено, что основными влияющими факторами на распределение интенсивности напряжений в сечении являются: соотношение модулей упругости бетона и арматуры,  а также коэффициент Пуассона бетона, в основном определяющий  характер сжимаемости материала сечения.
Установлено, что наиболее чувствительной характеристикой к изменению положения арматуры является концентрация напряжений вблизи границы раздела арматуры и бетона. Величина , Па  на поверхности арматуры от параметра , м выведена на рис. 3.



Рис. 3. Распределение , Па от параметра .


Отметим, что минимальное значение полученной характеристики соответствует значению м и по сути определяет максимальный уровень критического усилия, приводящего к разрушению конструкции. Полученное значение соответствует анализу задачи  в пространственной постановке по расчету критических усилий при нелинейном деформировании среды с учетом явлений трещинообразования и дробления бетона.
